公図をトレースして敷地図を作成したい
今回は最終回で令和二年度の試験問題をベースに、一部内容変更して建物図面の敷地の形状を公図からトレース（コピー）して作成してみました。
※ご注意※
以下内容は自分が勉強がてら作成したものとなり、注意はしておりますが内容の正確性・動作を保証するものではありませんのでご注意ください！
G空間情報センターから地図XMLデータをダウンロードする
Jw_cadで地図を読み込むため、まず対象地域の地図データをG空間情報センターよりダウンロード。今回は練習なのでどこでもよし、とりあえず東京千代田区の一番上のデータを利用させて頂きました。
G空間情報センター＞登記所備付地図データのダウンロードはこちら＞XMLデータダウンロードページ＞東京都＞千代田区（東京法務局）登記所備付地図データ＞2025.zip
※利用規約要確認
以下のデータのダウンロードができました。このsearch-list.CSVファイルに各zipファイルの地番区域のリストが記載されています。今回は適当に一番上のデータを利用。
地図XMLデータをGeoJSONへ変換
地図XMLデータからGeoJSONへの変換コンバータはデジタル庁が公開しているツールなど色々とありそうです。今回はブラウザで完結（基本ブラウザで完結が好き）する@soh_mitian様の「法務省登記所備付地図データ（地図XML）をGeoJSONに変換するコンバータ」を利用させていただきました。
geojson変換後地図XML.zipがダウンロードできました。
GeoJSONをJw-cad座標データへ変換

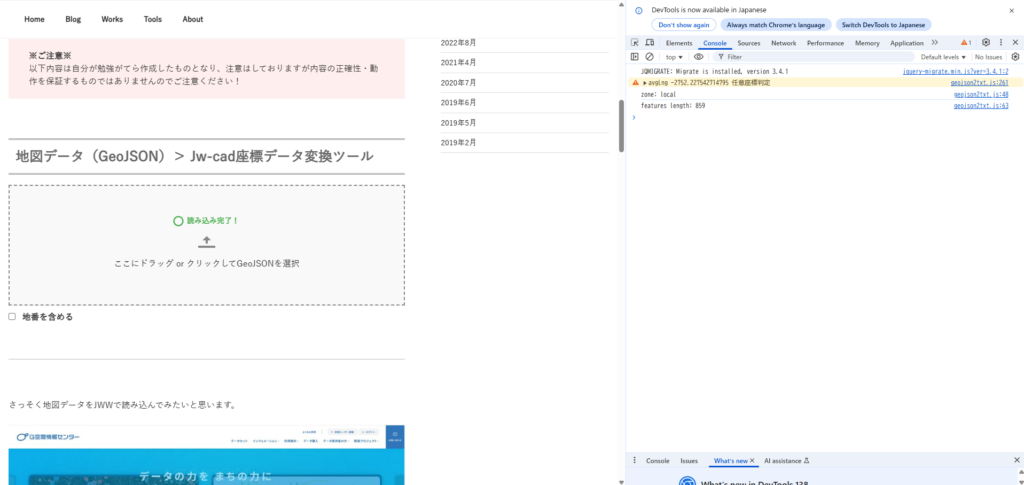

前に作成した「地図データ（GeoJSON）＞ Jw-cad座標データ変換ツール」にてGeoJSONをJw-cadで読み込める座標データへ変換します。txtデータがダウンロードできました。
Jw_cadで地図データを読み込んで配置

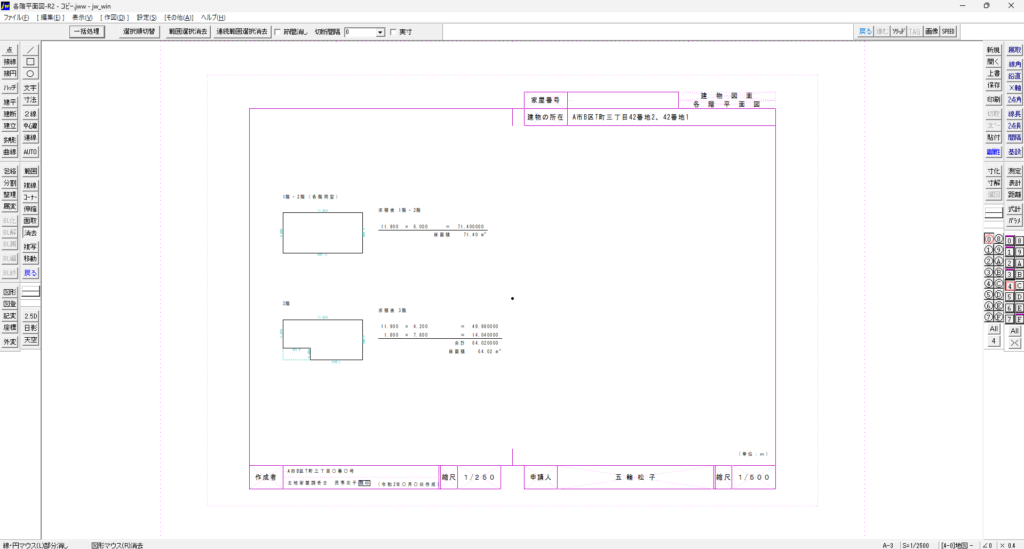

Jw_cadに戻ってデータを読み込んでいきます。
地図データは基本でかいので、とりあえず1/2500くらいのスケールにして読み込んで、必要な部分をコピーして1/500スケールのレイヤに貼付けたいと思います。
レイヤグループ4を1/2500のスケールにして地図データを読み込みます。
座標コマンド ＞ ファイル名設定 ＞ 上でDLしたtxtデータ ＞ m単位読込 ＞ YX座標読込
適当に図面枠の横に配置。
千代田区（東京法務局）登記所備付地図データをもとに変換処理して作成
建物図面の対象敷地を範囲選択してCtrl+Cでコピー。
※練習用に配置できそうな敷地を適当に選択してます。

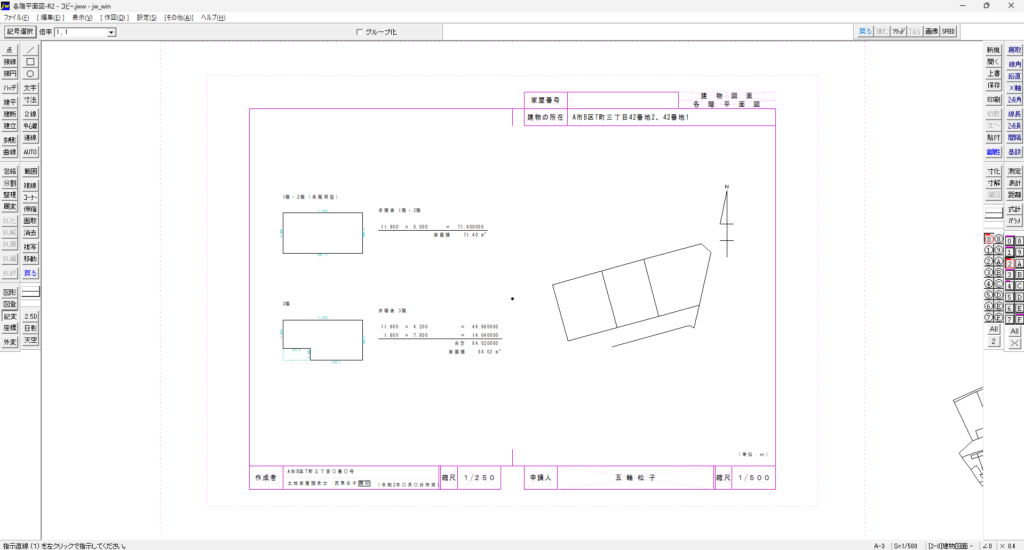

レイヤグループ2の縮尺を1/500に設定してCtrl+Vで貼付けます。
ついでに方位を配置。

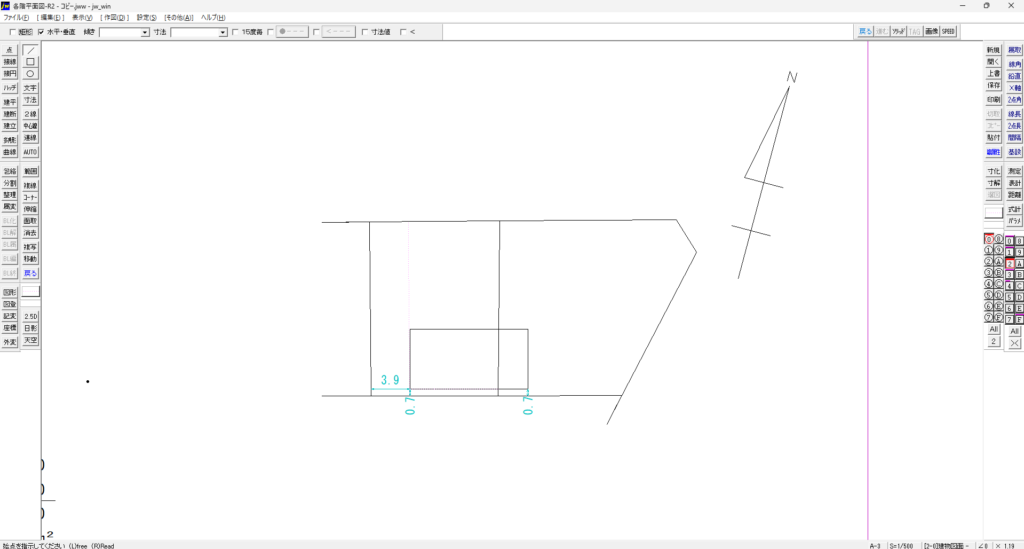

建物の配置と敷地が水平になるよう移動+線角コマンドで方位も一緒に回転。

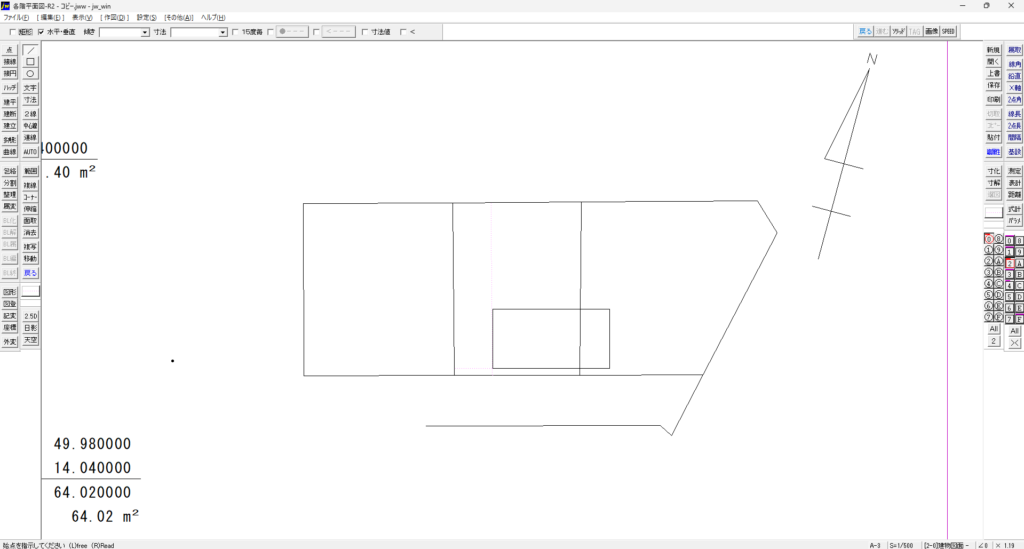

建物を配置する位置に補助線を境界線から複線で入れ、各階平面図の1階部分を選択コピーして、レイヤグループ2の建物図面に貼り付け。
余分な敷地の線を消して、寸法コマンドで境界から建物までの距離を入力。

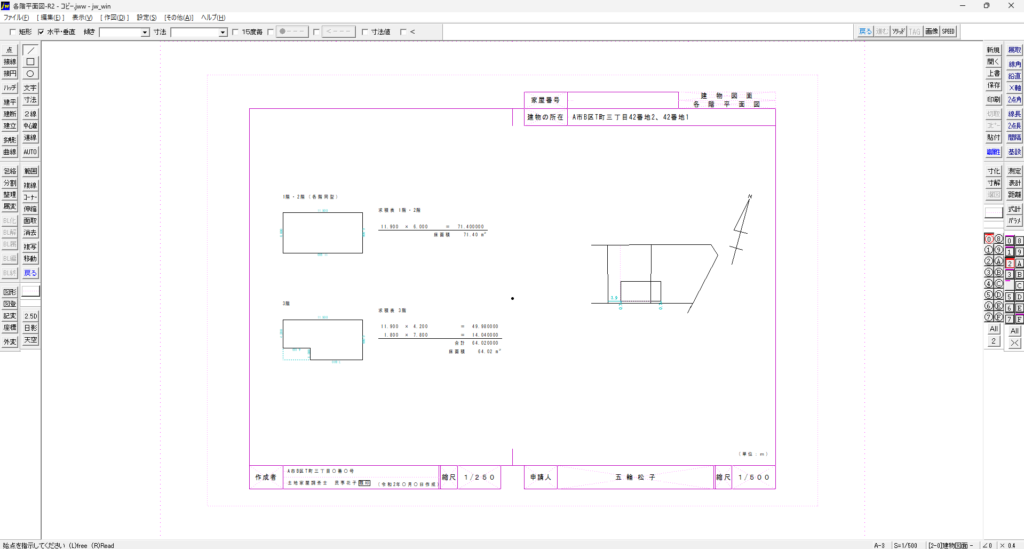

今回は適当な位置に配置してみたので地番は入れてませんが、こんな感じで作成できました。
完成！
まとめ
今回久しぶりに調査士試験のことを色々思い出しながら・復習しながら進めたので抜けてる部分も多いかと思いますがご理解の程お願いします。復習大事。
またもやCADでの作業は少なくあまり進歩が見えませんが、きっと何かの役に立つことがあるはず、と思いたい。
Jw_cad用の各階平面図作成表スプレッドシート・座標計算管理表スプレッドシートの公開リンクおいておくので、良かったらコピーしてご利用いただければと思います。Jw_cadはまだ始めたばかりなので是非ご意見、コメントいただけると嬉しいです。
※ご注意※
上記内容は自分が勉強がてら作成したものとなり、注意はしておりますが内容の正確性・動作を保証するものではありませんのでご注意ください！
